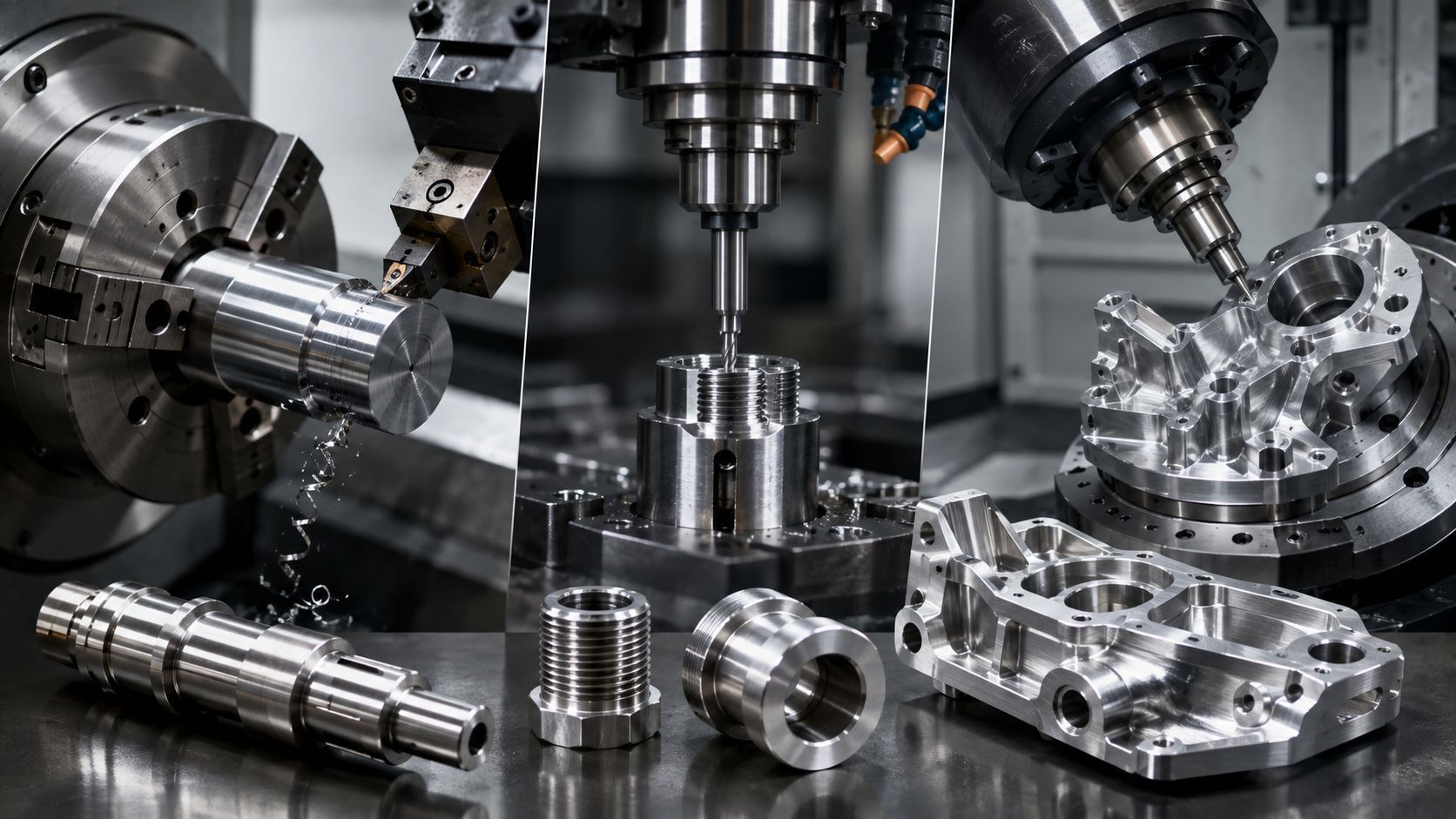

Технологии и типы операций: от простого точения до 5-осевой фрезеровки

Современная обработка металла на станках с ЧПУ включает десятки технологических операций. На одном оборудовании можно обтачивать цилиндрические детали, на другом создавать сложные пространственные поверхности, отверстия, пазы и резьбы. Токарно-фрезерные центры позволяют объединить несколько этапов производства и изготовить деталь практически полностью за один установ.

Выбор технологии зависит от формы заготовки, материала, требований к точности, серийности и сложности изделия. Рассмотрим основные токарные и фрезерные операции, а также возможности многоосевых обрабатывающих центров.

Токарная обработка применяется преимущественно для изготовления деталей, имеющих форму тела вращения. К ним относятся валы, втулки, оси, фланцы, кольца, ролики, штуцеры и другие цилиндрические элементы.

Во время работы заготовка вращается в шпинделе, а режущий инструмент перемещается по заданной программе. Станок с ЧПУ точно контролирует координаты инструмента, частоту вращения, глубину резания и скорость подачи.

Обточка используется для уменьшения диаметра заготовки и формирования наружного профиля детали. Она может быть черновой и чистовой.

Черновая обработка удаляет основной объем металла и подготавливает заготовку к дальнейшим операциям. Чистовая обточка выполняется с меньшей глубиной резания и позволяет получить требуемый размер, точность и качество поверхности.

С помощью наружного точения изготавливают:

• цилиндрические и конические поверхности;
• ступени и переходы между диаметрами;
• фаски и канавки;
• радиусные участки;
• сложные профили тел вращения.

Программное управление обеспечивает повторяемость размеров при серийном производстве деталей.

Расточка предназначена для обработки уже существующего отверстия. В отличие от сверления, она не создает отверстие с нуля, а увеличивает его диаметр, корректирует форму и повышает точность.

Операция применяется при изготовлении втулок, корпусов, посадочных мест под подшипники и других деталей с точными внутренними поверхностями.

Расточка позволяет:

• увеличить диаметр отверстия;
• устранить отклонения формы;
• обработать внутреннюю ступень;
• сформировать канавку или фаску;
• обеспечить необходимую посадку сопрягаемых элементов.

Качество обработки зависит от жесткости инструмента, глубины отверстия, материала заготовки и выбранных режимов резания.

На токарных станках с ЧПУ можно выполнять наружную и внутреннюю резьбу различных типов и размеров. Перемещение резца синхронизируется с вращением шпинделя, благодаря чему выдерживается заданный шаг резьбы.

На токарном оборудовании изготавливают:

• метрическую резьбу;
• трубную резьбу;
• дюймовую резьбу;
• трапецеидальную резьбу;
• специальные резьбовые профили.

Автоматическое управление особенно важно при серийном изготовлении резьбовых деталей, поскольку обеспечивает стабильность шага и геометрии профиля.

Сверление на токарном станке обычно выполняется по оси вращения детали. Сверло устанавливается в револьверную головку или заднюю бабку и подается в неподвижном направлении к вращающейся заготовке.

После сверления отверстие можно дополнительно расточить, развернуть, нарезать в нем резьбу или обработать фаску.

На станках с приводным инструментом возможно создание не только осевых, но и радиальных отверстий. Это расширяет возможности токарного оборудования и сокращает необходимость переноса детали на отдельный фрезерный станок.

Отрезка выполняется узким резцом после завершения основных операций. Инструмент перемещается к центру вращения и отделяет готовую деталь от прутка или основной части заготовки.

Похожим инструментом выполняют наружные и внутренние канавки. Они могут использоваться для установки стопорных колец, уплотнений, выхода резьбы и других конструктивных элементов.

При обработке важно правильно подобрать ширину пластины, скорость подачи и способ отвода стружки.

Фрезерование применяется для обработки плоскостей, пазов, уступов, отверстий, контуров и сложных пространственных поверхностей. В процессе работы вращается режущий инструмент, а заготовка перемещается относительно него по заданным координатам.

Станки с ЧПУ позволяют выполнять фрезерные операции с высокой точностью и изготавливать как простые корпусные детали, так и элементы сложной геометрии.

Плоское фрезерование используется для создания ровных горизонтальных, вертикальных или наклонных поверхностей. Эта операция часто становится первым этапом обработки заготовки.

С ее помощью можно:

• выровнять поверхность;
• снять припуск;
• получить базовую плоскость;
• обработать уступ;
• подготовить деталь к следующим операциям.

Для обработки больших площадей применяют торцевые фрезы. Для небольших участков, карманов и уступов используются концевые фрезы.

Контурная обработка позволяет сформировать наружный или внутренний профиль детали. Инструмент перемещается по запрограммированной траектории и повторяет заданную геометрию.

Контурное фрезерование применяется при изготовлении:

• пластин и кронштейнов;
• корпусов оборудования;
• фланцев сложной формы;
• технологических пазов;
• карманов и выборок;
• посадочных поверхностей.

Обработка может выполняться в несколько проходов. Сначала удаляется основной объем материала, затем проводится чистовое фрезерование для достижения требуемого размера и качества поверхности.

3D-фрезерование применяется для изготовления деталей с криволинейными и пространственными поверхностями. Траектория движения инструмента рассчитывается в CAM-системе на основе трехмерной модели изделия.

Технология используется при производстве:

• пресс-форм и штампов;
• формообразующих деталей;
• лопаток и крыльчаток;
• элементов авиационной техники;
• деталей приборов;
• прототипов и нестандартных изделий.

На черновом этапе удаляется большая часть материала. После этого выполняется получистовая и чистовая обработка. Для чистовых проходов часто применяются сферические или радиусные фрезы, позволяющие точно повторять форму поверхности.

Фрезерные станки с ЧПУ выполняют сверление, зенкерование, развертывание и нарезание резьбы. Координаты каждого отверстия задаются программой, поэтому оборудование подходит для изготовления деталей с большим количеством точно расположенных отверстий.

Основные операции включают:

• центрование;
• сверление;
• рассверливание;
• зенкерование;
• развертывание;
• нарезание резьбы метчиком;
• резьбофрезерование.

Резьбофрезерование особенно удобно при обработке крупных диаметров, твердых материалов и ответственных деталей. Одна фреза может использоваться для получения резьбы разных диаметров при одинаковом шаге.

Трехосевой фрезерный станок перемещает инструмент или рабочий стол по координатам X, Y и Z. Такое оборудование подходит для большинства стандартных операций:

• обработки плоскостей;
• создания карманов и пазов;
• сверления отверстий;
• изготовления контуров;
• обработки деталей с одной доступной стороны.

Чтобы обработать разные стороны заготовки, оператор останавливает станок, меняет положение детали и выполняет новый установ. Каждый дополнительный установ увеличивает продолжительность производства и может влиять на точность взаимного расположения элементов.

При 4-осевой обработке к трем линейным координатам добавляется вращение заготовки или инструмента вокруг одной оси. Это позволяет обрабатывать несколько сторон детали без постоянной ручной переустановки.

Технология подходит для изготовления:

• деталей с отверстиями по окружности;
• валов с пазами и плоскими участками;
• кулачков;
• цилиндрических корпусов;
• изделий с повторяющимися элементами на разных сторонах.

Четвертая ось может использоваться для позиционирования детали или участвовать в непрерывном движении одновременно с другими координатами.

Пятиосевая обработка предусматривает перемещение по трем линейным и двум вращательным координатам. Станок может изменять положение заготовки и угол наклона инструмента в процессе выполнения программы.

Главное преимущество 5-осевой фрезеровки заключается в возможности обработать сложную деталь с нескольких сторон за один установ.

Технология позволяет:

• создавать сложные пространственные поверхности;
• обрабатывать глубокие полости;
• выполнять отверстия под различными углами;
• уменьшать вылет инструмента;
• использовать более жесткие и короткие фрезы;
• сокращать количество переустановок;
• повышать точность взаимного расположения поверхностей.

Пятиосевые станки применяются в авиационной, энергетической, медицинской, приборостроительной и автомобильной промышленности. Они востребованы при производстве крыльчаток, лопаток, имплантатов, пресс-форм, корпусных деталей и компонентов сложной формы.

Токарно-фрезерный центр объединяет функции токарного и фрезерного станка. Заготовка может вращаться в шпинделе, а приводной инструмент выполняет сверление, фрезерование, нарезание резьбы и другие операции.

На таком оборудовании можно последовательно выполнить:

1. наружную и внутреннюю токарную обработку;
2. сверление осевых и радиальных отверстий;
3. фрезерование пазов, лысок и карманов;
4. нарезание наружной и внутренней резьбы;
5. обработку второй стороны детали;
6. отрезку готового изделия.

Некоторые станки оснащаются дополнительным шпинделем. После обработки первой стороны деталь автоматически передается во второй шпиндель, где выполняются оставшиеся операции.

Каждая переустановка заготовки требует повторного базирования. Даже при использовании точной оснастки возникает риск накопления отклонений между поверхностями, отверстиями и другими элементами детали.

Совмещение операций в одном установе дает несколько преимуществ:

• сокращается производственный цикл;
• уменьшается количество ручных операций;
• снижается риск ошибки при повторном базировании;
• повышается точность взаимного расположения элементов;
• уменьшается объем незавершенного производства;
• упрощается контроль качества;
• ускоряется изготовление сложных деталей.

Например, если токарные диаметры, фрезерованные пазы и поперечные отверстия выполняются на одном станке, их положение определяется общей системой координат. Это позволяет точнее выдерживать соосность, перпендикулярность и другие геометрические параметры.

Выбор оборудования определяется конструкцией детали и требованиями технической документации.

Токарная обработка подходит для изделий, у которых преобладают цилиндрические и конические поверхности. Фрезерные станки применяются для корпусных деталей, плоскостей, пазов, карманов и сложных контуров.

Токарно-фрезерный центр целесообразно использовать, если в одной детали одновременно присутствуют:

• точные наружные диаметры;
• внутренние отверстия;
• резьбовые элементы;
• пазы и лыски;
• радиальные отверстия;
• поверхности, расположенные под разными углами.

Пятиосевая обработка выбирается для деталей сложной пространственной формы, при высоких требованиях к точности или необходимости сократить количество установов.

Перед запуском производства специалисты анализируют 3D-модель и чертеж, выбирают заготовку, оборудование, режущий инструмент, оснастку и последовательность операций. После этого создается управляющая программа и проводится контроль изготовленной детали.

Обработка на станках с ЧПУ охватывает широкий диапазон технологий: от простой обточки вала до пятиосевого фрезерования сложных пространственных поверхностей.

Токарные станки эффективно обрабатывают тела вращения. Фрезерные станки создают плоскости, контуры, отверстия и трехмерные поверхности. Токарно-фрезерные центры объединяют эти возможности и позволяют изготавливать сложные детали за один установ.

Правильно выбранная технология сокращает сроки производства, уменьшает количество переустановок и помогает обеспечить требуемую точность взаимного расположения всех элементов изделия.

При токарной обработке вращается заготовка, а режущий инструмент перемещается вдоль неё. Этот способ подходит для изготовления валов, втулок, осей, фланцев и других деталей вращения. При фрезеровании вращается инструмент, который обрабатывает плоскости, пазы, контуры, отверстия и сложные поверхности.

На токарных станках выполняют наружную обточку, расточку отверстий, сверление, нарезание наружной и внутренней резьбы, создание канавок, фасок и отрезку готовой детали от заготовки.

Пятиосевая фрезеровка используется для изготовления деталей сложной пространственной формы. Она позволяет обрабатывать заготовку с разных сторон, выполнять глубокие полости и отверстия под углом, сокращая количество переустановок.

Токарно-фрезерный центр объединяет токарные, фрезерные, сверлильные и резьбовые операции. Деталь можно изготовить практически полностью на одном станке, что сокращает производственный цикл и снижает риск ошибок при повторном базировании.

Технологию выбирают с учётом формы детали, материала, сложности конструкции, требуемой точности и объёма партии. Для цилиндрических изделий обычно применяется токарная обработка, для корпусных и сложных деталей — фрезерная, а для изделий с комбинированной геометрией — токарно-фрезерная или пятиосевая обработка.
